平移門工作原理

信息來源:西安銅門 時間:2018-06-09 09:50:08 瀏覽次數:-

感應自動門機的種類很多,且在選購自動門機一篇中已有簡單介紹,在此,僅以平移型感應自動門機為例介紹一下自動門機的基本工作原理。


平移門


首先,平移式自動門機組由以下部件組成:


(1) 主控制器:它是自動門的指揮中心,通過內部編有指令程序的大規模集成塊,發出相應指令,指揮馬達或電鎖類系統工作;同時人們通過主控器調節門扇開啟速度、開啟幅度等參數。

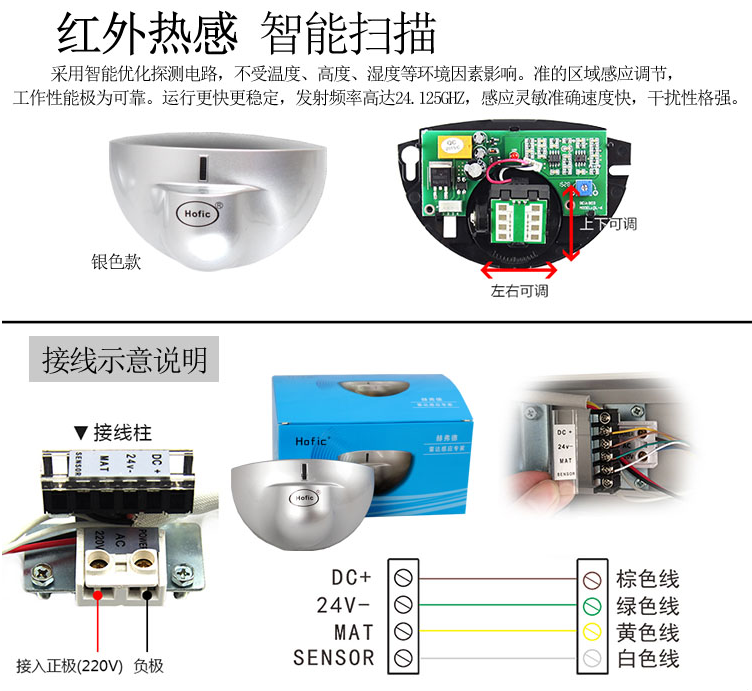

紅外熱感應器



(2) 感應探測器:負責采集外部信號,如同人們的眼睛,當有移動的物體進入它的工作范圍時,它就給主控制器一個脈沖信號;



(3) 動力馬達:提供開門與關門的主動力,控制門扇加速與減速運行。



(4) 門扇行進軌道:就象火車的鐵軌,約束門扇的吊具走輪系統,使其按特定方向行進。



(5) 門扇吊具走輪系統:用于吊掛活動門扇,同時在動力牽引下帶動門扇運行。



(6) 同步皮帶(有的廠家使用三角皮帶):用于傳輸馬達所產動力,牽引門扇吊具走輪系統。



(7) 下部導向系統:是門扇下部的導向與定位裝置,防止門扇在運行時出現前后門體擺動。


當門扇要完成一次開門與關門,其工作流程如下:


感應探測器探測到有人進入時,將脈沖信號傳給主控器,主控器判斷后通知馬達運行,同時監控馬達轉數,以便通知馬達在一定時候加力和進入慢行運行。馬達得到一定運行電流后做正向運行,將動力傳給同步帶,再由同步帶將動力傳給吊具系統使門扇開啟;門扇開啟后由控制器作出判斷,如需關門,通知馬達作反向運動,關閉門扇。



現在很多用戶,想在自動門上加裝門禁系統,以實現合法人員刷卡后,自動門打開,出來時可以選擇刷卡確認后開門,或者人到直接開門的模式。在自動門的方便 豪華的特點上融入了安全要素。

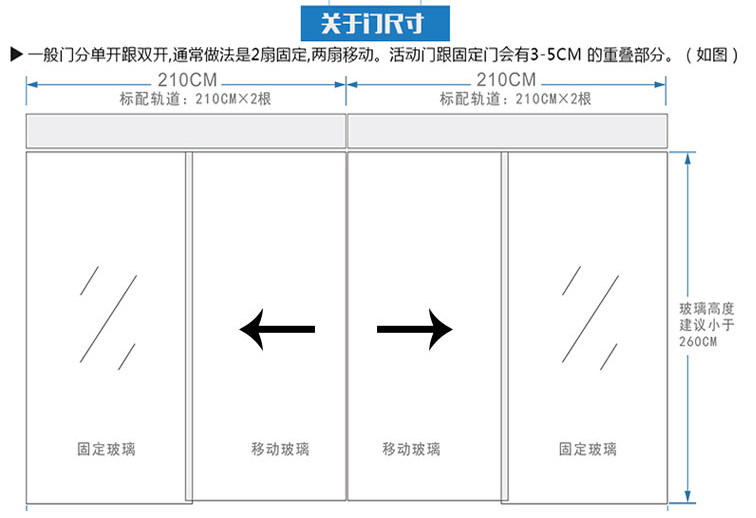

    關于尺寸


實現方法:以天卓的TS120門雙向門禁控制器為例子。

自動門的紅外探頭一般有4條線連接自動門控制板接線端,其中兩條是電源線,不用管。另外兩條是控制線,在自動門控制板接線處,拆下來。原來接這兩條線的端子,分別接 WG2001控制器繼電器輸出的 COM 和 NO,如果COM上有接電源,請撤掉。因為自動門需要的是開關信號,不是電信號。


接線完畢后,請設置授權卡權限和開門延時時間。


如果設置完畢后,出現以下異常:門開了一半就馬上關閉了,或者 關了一半又打開了。 這個是因為,控制器繼電器對電鎖保護電路對自動門有副作用,請拆除或者剪斷繼電器旁邊的藍色的壓敏元件和黑色的二極管。剪斷每個元件的一個管腳并翹起即可。



這樣就可以實現良好的自動門門禁管理了,如果出來時也要刷卡,實現的方法一樣。
